Steuergeräte

Nachstehend eine Aufstellung der Steuergeräte mit Zusatzinformationen

Dachsteuergerät

Einbauposition: Kofferraum rechts unter der Abdeckung vor dem Radhaus

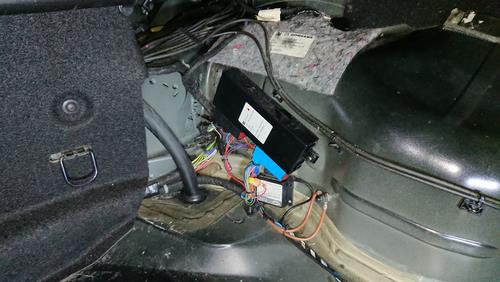

Eingebautes Dachsteuergerät mit Comfortmodul.

Hardware Versionen / Teilenummern:
12 32 005    13197774    STEUERGERAET (NML- 13254764 BITTE 12 32 265 VERWENDEN)
12 32 265    13254764    STEUERGERAET (NML- 13289142 BITTE 12 32 355 VERWENDEN)
12 32 355    13289142    STEUERGERAET

Ältere Versionen (Bis Baujahr 08/2008) haben keine EasyLoad Arrietierung.
Die Teilenummern sind untereinander tauschbar, können aber Fehler im Fehlerspeicher produzieren

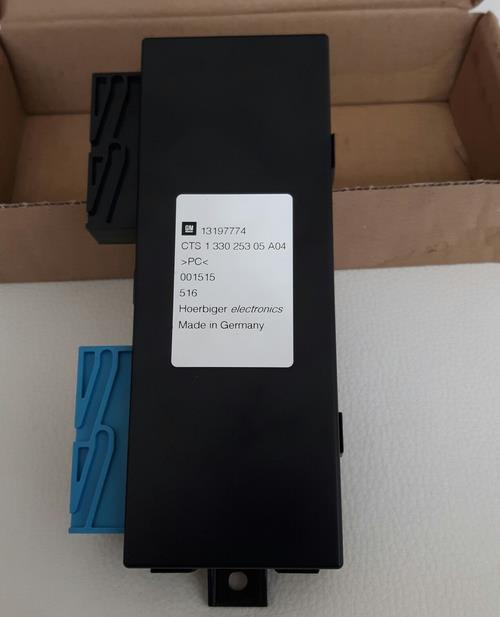

Dachsteuergerät 13197774

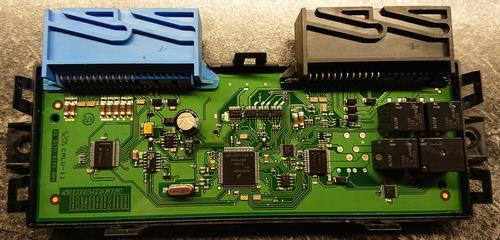

Dachsteuergerät Platine Oberseite:

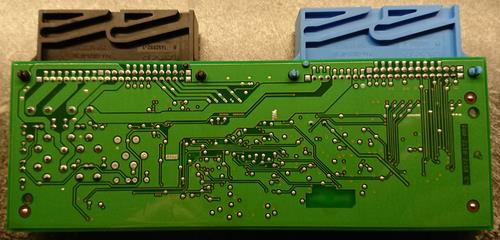

Dachsteuergerät Platine Unterseite:

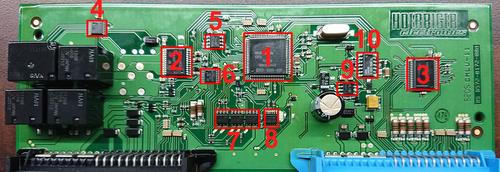

Bauteilbezeichnungen

Nr Bezeichnung   Zusatzinformation Beschreibung
1 MC9S12C96 2L09S Mikrocontroller
2 VND600PEP 990QL V3 523 Double Highside Driver mit Strommessung
3 MC33972DWB   CTAH0444 Schalter Inputs
4 78229 ST6C595 Shiftregister
5 95160WP K601W1 Eeprom
6 78229 ST6C595 Shiftregister
7 LNV04D K537
8 VN750PEP EZ605 Leistungsschalter IC - Leistungsverteiler Highside Driver
9 L4979D E9607 Automotive low dropout voltage regulator
10 TH 8056 KDC A B62641 605 CAN Schnittstelle
Pinbelegung XC84 (schwarzer Stecker)
Pin Kabelfarbe Ø Aktor/Sensor
1 BKWH 0.75 Spannungsversorgung Magnetventile Relais
2 GNGY 0.75 Relais - Hydraulikeinheit
3 GNWH 0.75 Magnetventil - Hydraulikeinheit
4 BUGY 0.75 Relais - Hydraulikeinheit
5 GNBK 0.75 Magnetventil - Hydraulikeinheit
6 GNBU 0.75 Motor - Feststeller Kofferraumdeckel, Easypack
7
8 BKGN 0.75 Motor - Verriegelung, Kofferraumdeckel
9 BKYE 0.75 Motor - Verriegelung, Kofferraumdeckel
10 VT 0.75 Flapmotor Hutablage rechts
11 GNRD 0.75 Motor - Feststeller Kofferraumdeckel, Easypack
12
13
14 BNYE 0.5 Sensor Flap Hutablage links/rechts
15 BNWH 0.75 Spannungsversorgung Schalter
16 YEBK 0.5 Sensor Flap Kofferraum rechts
17 YEBN 0.5 Sensor Flap Kofferraum links
18 VTBU 0.5 Sensor Flap Hutablage rechts
19 VTBK 0.75 Sensor Flap Hutablage links
20 YEBU 0.5 Sensor Temperatur Pumpe
21 YE 0.5 Sensor Temperatur Pumpe
22 WH 0.75 Flapmotor Hutablage links
23 BUVT 0.75 Flapmotor Hutablage rechts
24 YEWH 0.75 Flapmotor Hutablage links
25 GN 1.5 Motor Flap Kofferraumdeckel links
26 BU 1.5 Motor Flap Kofferraumdeckel rechts
27 BUBN 1.5 Motor Flap Kofferraumdeckel rechts

Pinbelegung XC85 (blauer Stecker)
Pin Kabelfarbe Ø Aktor/Sensor
1  GYBU 0.5 Sensor Gepäckschutz
2  BNBK 0.5 Kontaktschalter - Verriegelung, Kofferraumdeckel
3  WHVT 0.5 Kontaktschalter - Beladehilfe
4  BUBK 0.5 Schalter - Fensterheber, alle Fenster auf/zu
5  VTWH 0.5 Kontaktschalter - Verriegelung vorne "eingerastet"
6
7  VTYE 0.5 Sensor Elektronisches Hardtop "offen"
8  GYGN 0.5 Sensor - Rahmen "offen"
9  VTGN 0.5 Sensor - Hutablage "unten"
10  BURD 0.5 Schalter - Elektrohydraulisches Hardtop Öffnen/Schließen
11  WHBU 0.5 Schalter - Beladehilfe
12  RD 2.5 FE16 5A
13
14
15  BNVT 0.5 Kontaktschalter - Verriegelung, Kofferraumdeckel
16
17  GYGN 0.5 Kontaktschalter - Elektrohydraulsches Hardtop "geschlossen"
18  GYWH 0.5 Kontaktschalter - Verriegelung Rahme
19
20  GYVT 0.5 Sensor - Kofferraumdeckel "offen" vorne
21  WHBK 0.5 Sensor - Hutablage "oben"
22  BUYE 0.5 Schalter - Fensterheber, alle Fenster auf/zu
23  BUGN 0.5 Schalter - Elektrohydraulisches Hardtop Öffnen/Schließen
24  GN 0.5 LSCAN-H
25  BN 4 Masse
26  RD 2.5 FR34 25A
27  GNBN 1.5 Motor Flap Kofferraumdeckel links
